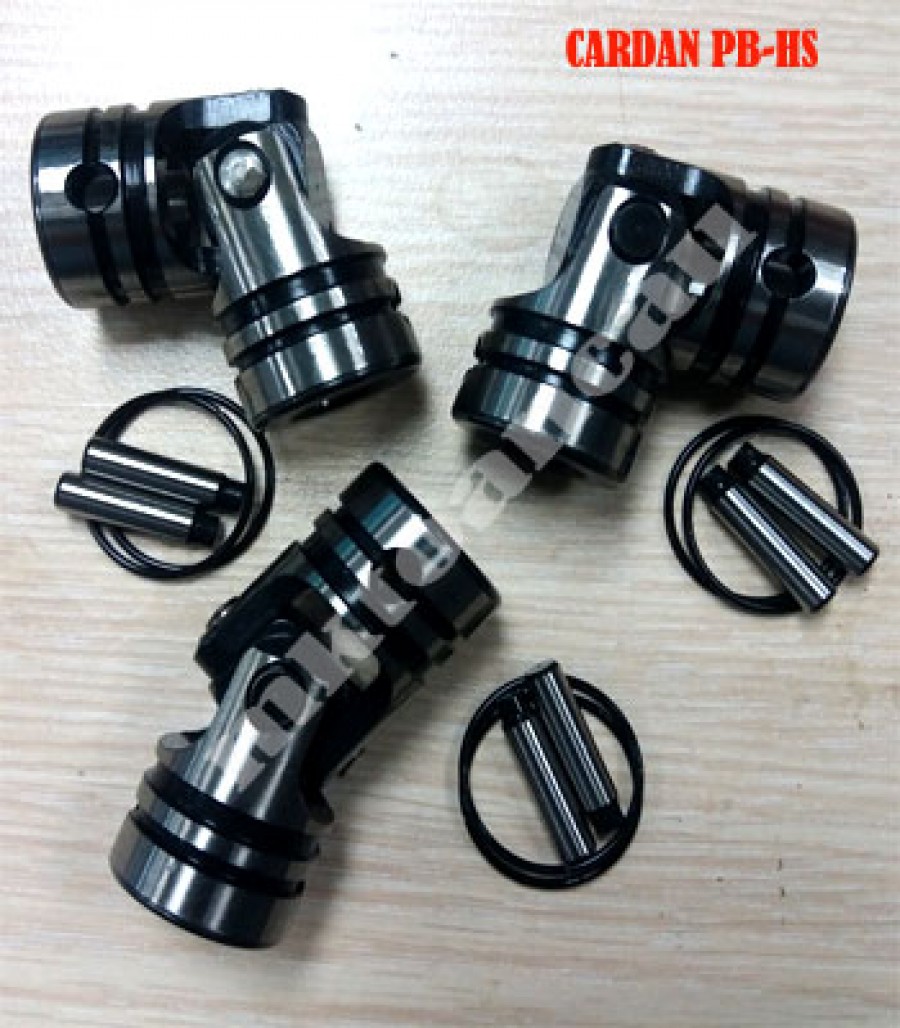

Khớp nối Cardan loại đơn PB-HS

Mã sản phẩm: PB-HS
Tình trạng: Còn hàng

Giá: 0 VNĐ

Giá chưa có VAT 0 VNĐ

Hỗ trợ tư vấn

Hotline: 0908 939 424

Nhắn tin zalo

seothietbi@gmail.com


Khớp nối Cardan loại đơn PB-HS dùng để đổi hướng chuyển động quay trong các loại đầu khoan, ta rô nhiều mũi. Góc nghiêng cho phép tới 450, được làm từ các loại vật liệu cứng, chống mai mòn, cho phép thực hiện Moment dưới 5000N.m.

Tuy cùng có hình dáng và kích thước lỗ nhưng khớp nối Cardan PR-HS cho phép vận hành tốc độ lớn hơn, tuy nhiên Moment lại nhỏ hơn. Vì vậy với Model thuộc seri PB-HS sẻ được ứng dùng cho loại mũi khoan và ta rô lớn.

Ngược lại model PR-HS thường ứng dụng cho các loại đầu khoan ta rô nhỏ nhưng tốc độ cao hơn. Đây là điều mà các thợ thay thế sửa chữa và người chế tạo máy cần lưu ý vì bề ngoài 2 loại này rất giống nhau.

Khớp nối Cardan loại đơn PB-HS và PR-HS đều được sử dụng trên các loại Cardan nối dài (Extenion). Trong trường hợp này phụ kiện sẻ được mang mã mới là PR-HM, PB-HM thường thấy trong các đầu nhiều mũi.

Lưu ý răng các mã code không được in trên khớp nối Cardan, vì vậy khi mua mới người dùng cần đo chính xác và tra theo bảng thông số kích thước khớp nối Cardan của nhà sản xuất được thể hiện trong phần kỹ thuật.

Thông số khớp nối Cardan PB-HS.

Model d D L L1 L2 L3 S K T
PB-HS-13 6 13 31 15.5 9 4.5 3
PB-HS-16 8 16 36 18 10 5 3.5
PB-HS-20 10 20 42 21 11.5 6 4.5 3 11.4
PB-HS-23 12 23 52 26 14.5 7.5 5 4 13.8
PB-HS-26 14 26 59 29.5 17 8.5 5.8 5 16.3
PB-HS-30 16 30 74 37 22 11 6.5 5 18.3
PB-HS-32 18 32 81 40.5 23.5 11.75 7 6 20.8
PB-HS-36 20 36 87 43.5 25 12.5 8 6 22.8
PB-HS-40 22 40 94 47 27 13.5 9 6 24.8
PB-HS-45 25 45 105 52.5 30 15 10 8 28.3
PB-HS-50 30 50 122 61 35 17.5 11.5 8 33.3
PB-HS-59 35 59 140 70 40 20 13 10 38.3
Đơn vị tính mm
Tốc độ < 1000rpm
Moment <5000N.m
Góc nghiêng 450
Vật liệu 40Cr, SC45, SS304
Kích thước khớp nối Cardan loai đơn PB-HS
