Các loại Collet cặp mũi khoan

Mã sản phẩm: COLLET

Tình trạng: Còn hàng

Giá: 0 VNĐ

Giá chưa có VAT 0 VNĐ

Hỗ trợ tư vấn

Hotline: 0908 939 424

Nhắn tin zalo

seothietbi@gmail.com

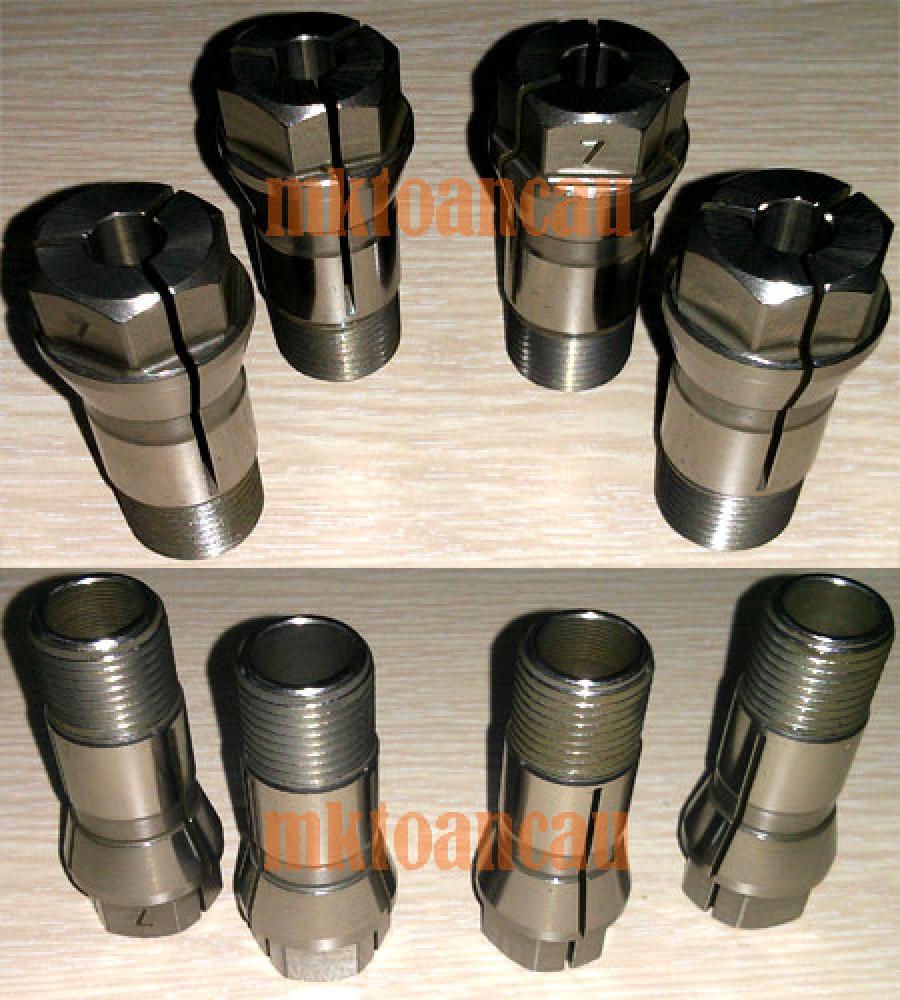

Các loại Collet cặp mũi khoan Đài Loan D4, C4, C5, C6, C9, C12, C14, C16, C20, C30, được thiết kế riêng dùng cho loại đầu khoan nhiều mũi, nhiều trục. Khả năng cặp mũi khoan 1-30mm, Collet cặp mũi khoan có kiểu dáng khác hoàn toàn so với đầu căp mũi khoan, măng-ranh, bầu cặp mũi khoan...

Các loại Collet cặp mũi khoan dùng cho đầu khoan nhiều mũi loại cố định và điều chỉnh, được có rất nhiều loại nhưng thông dụng nhất vẩn là chuẩn ER8, ER11, ER,16, ER20... và D4, C4, C5, C6, C9, C12, C14, C16, C20, C30.

Các loại Collet cặp mũi khoan có điểm chung là cặp chính xác cho từng Size mũi khoan, trong khi các loại đầu cặp mũi khoan, bầu cặp, măng-ranh cho phép cặp nhiều Size khác nhau ví dụ như 0-10mm, 0-13mm, 0-16mm, 3-19mm.

Collet cặp mũi khoan dùng cho đầu nhiều mũi U-110, U-165, U-200, U-250, U-300, A-116, A-124, T-76, T-108, T-121, U110X165, U120X200, U120X300, U160X450, U170X300, U220X360, U270X300, U270X450.

Collet khoan C4, C5, C6, C9, C12, C14, C16, C20, C30 có 2 loại có đai ốc điều chỉnh mũi khoan và không có đai ốc điều chỉnh. Loại không có đai ốc điều chỉnh thường có giá thành rẻ hơn. Hình dáng kích thước bên ngoài hoàn toàn giống nhau.

Thông số kích thước Collet cặp mũi khoan Đài Loan

Model	A	B (UNF)	C	D	d	E	F	G	H	L	Q	K
D4	6	1/4-28	8.5	8	1.5-4.0	5	6.5	4	13	24	12⁰	4
C5	8	5/16-24	9	10.8	1.5-5	6	8.5	5	19	31	14⁰	5
C6	10	3/8-24	12	13.2	1.5-6	7	10	6	23	36	15⁰	6.5
C9	14	1/2-20	15	17	2-9	9	13	7	29	47	15⁰	8
C12	17	5/8-18	15	21.2	3-12	10	16.5	7	31	48	15⁰	9
C14	21	3/4-16	15	24.6	6-13	11	20	8	34	53	15⁰	10
C16	26	M24xP.2.0	18	31	10-18	15	25	11	44	70	15⁰	12
C20	29	M27xP.2.0	19	34.1	14-20	22	28	11	44	71	15⁰	13
C30	39	M38xP.2.0	22	45	17-30	35	39	12	50	81	15⁰	16
Đơn vị tính mm
F đo ở thân phần không ren
