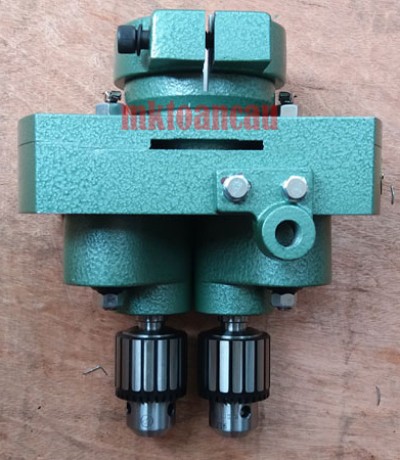

Đầu khoan, taro nhiều mũi kiểu U tròn

Mã sản phẩm: DAU U

Tình trạng: Hết hàng

Giá: 0 VNĐ

Giá chưa có VAT 0 VNĐ

Hỗ trợ tư vấn

Hotline: 0908 939 424

Nhắn tin zalo

seothietbi@gmail.com

Đầu khoan, taro nhiều mũi kiểu U tròn thường được ứng dụng trên các loại bảng mã chi tiết có các lỗ khoan hoặc lỗ ta rô nằm trên cung tròn hoặc bố trí gần với hình tròn. Số lượng mũi khoan hoặc ta rô từ 2-14 mũi tùy theo từng model.

Đầu khoan, ta rô kiểu U do KLM Đài Loan sản xuất có 2 loại là U tròn và U chữ nhật. Loại U tròn thích hợp cho các chi tiết cần khoan có vị trí nằm trên cung tròn và U chữ nhật có vị trí nằm theo khung chữ nhật.

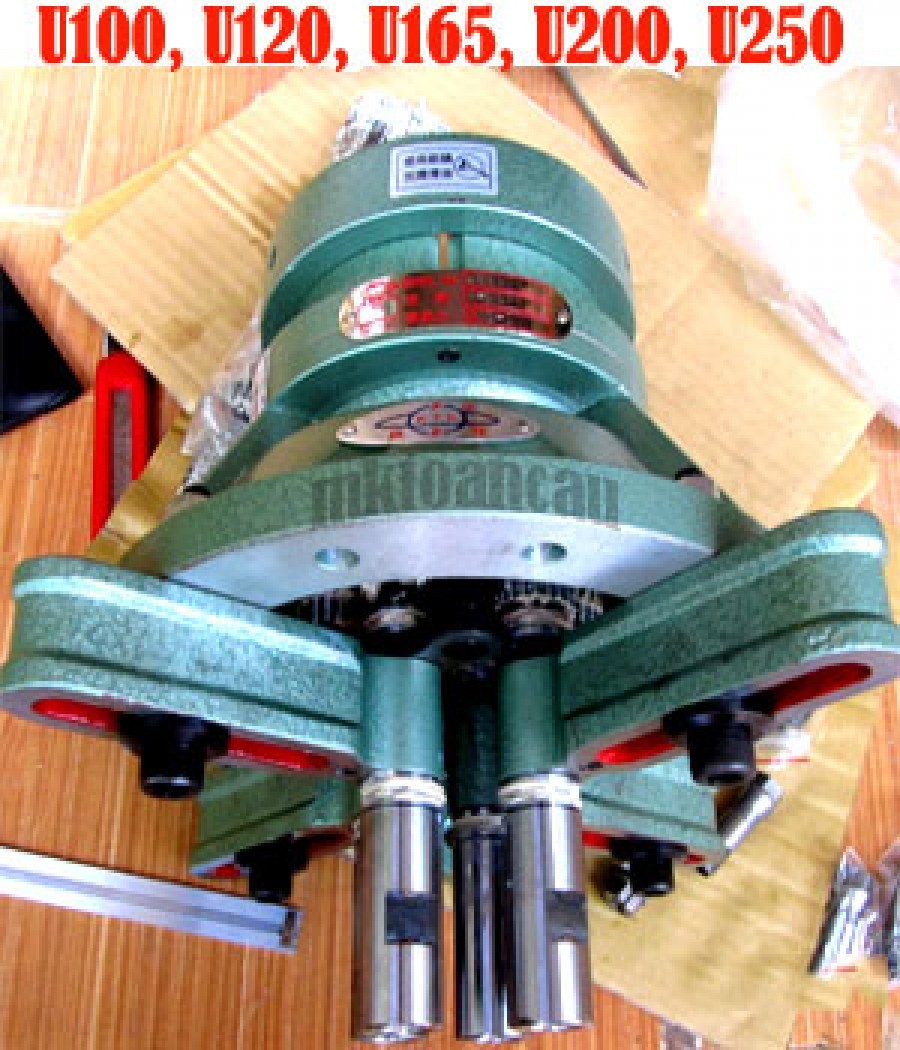

Bán đầu khoan ta tô nhiều mũi kiểu U tròn có các model U-100, U-120, U-120S, U-165, U-165S, U-200, U-200S, U, U-250S, U-300, U-300S. Khoản cách gần nhất là 11mm tùy thuộc vào Collet khoan hoặc Collet ta rô và khoảng cách xa nhất là 300mm.

Bán đầu ta rô và khoan nhiều mũi kiểu U chữ Nhật gồm có U-100x165, U-120x200, U-120x300, U-170x300, U-170x490, U20x380, U-270x480, U-480x600. khoảng cách gần nhất của 2 mũi là 11 và xa nhất là 480x600mm.

Các loại đầu khoan và ta rô nhiều mũi này sử dụng nhiều loại Collet khác nhau như N1, C-5, C-6, C-9, C-12, C-14, ER-11, ER-16, ER-20, ER-20M, kiểu cô JT1, JT2, JT6. Kiểu Collet khoan hoặc Collet ta rô sẽ anh hưởng đến khoản cách gần nhất của các mũi.

Thông số kỹ thuật U-tròn.

Model	Number	Max Distance	Ratio
U-100	2-6	100	1:1
U-120	2-8	120	1:1
U-120S	2-4	120	1:1
U-165	2-10	165	1:1
U-165S	2-10	165	1:1
U-200	4-12	200	1:1
U-200S	4-12	200	1:1
U-250	4-12	250	1:1
U-250S	4-12	250	1:1
U-300	4-14	300	1:1
U-300S	4-14	300	1:1
Đơn vị tính

Trục và kiểu Collet.

Collet	Dill capa	Min distance
N1	4	11
C-5	5	13
C-6	6	18
C-9	8	26
C-12	11	28
C-14	12	33
ER-11	7	19
ER-16	9	29
ER-20	11	35
ER-20M	11	29
JT1	6	33
JT2	9	38
JT6	11	46
Đơn vị tính mm
