Máy mài bán tự động ESG-3A1020

Mã sản phẩm: ESG-3A1020

Tình trạng: Hết hàng

Giá: 0 VNĐ

Giá chưa có VAT 0 VNĐ

Hỗ trợ tư vấn

Hotline: 0908 939 424

Nhắn tin zalo

seothietbi@gmail.com

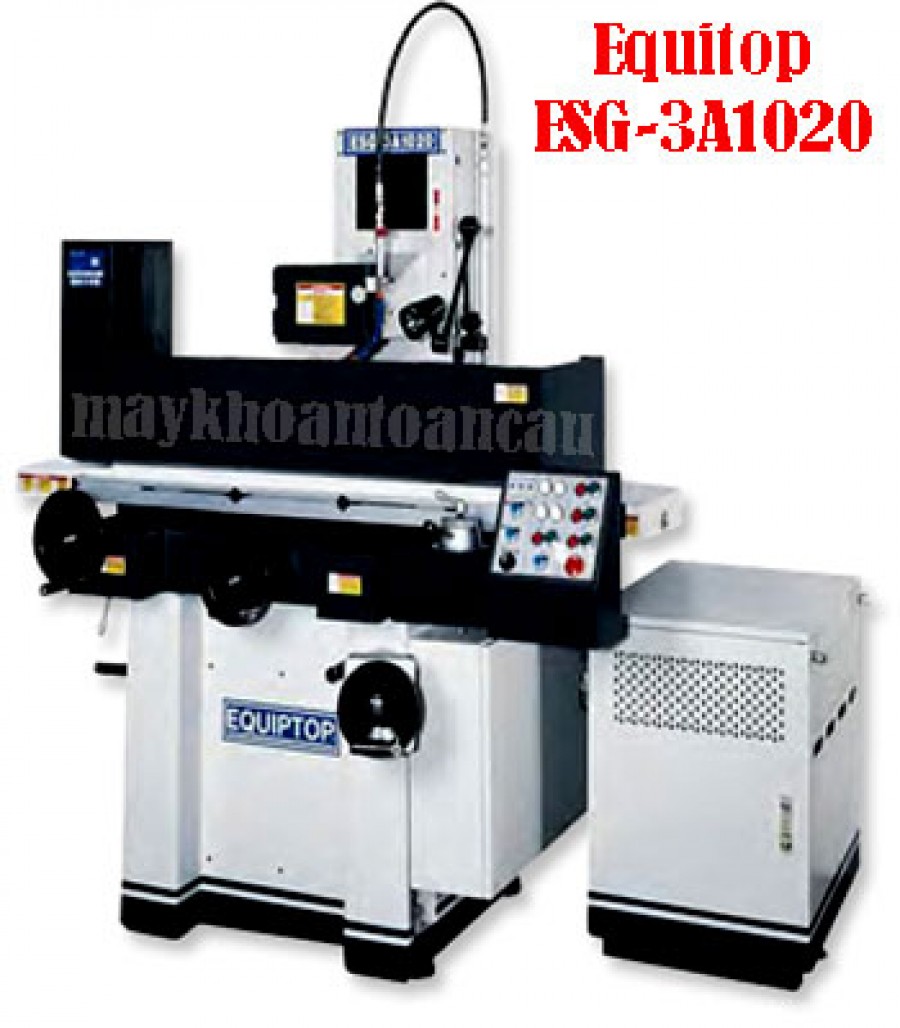

Máy mài bán tự động ESG-3A1020 Equitop Đài Loan được thiết kế kiểu vận hành Semi-Auto cho cả 3 trục X-Y-Z trong đó trục X (bàn lắp chi tiết mài) vận thành bằng thủy lực công suất 2Hp, trong khi đó trục Y-Z dùng Motor điện 80Wx6p.

Bàn mài có kích thước 254x508mm, trên bàn mài có bàn gá đặt chi tiết mài bằng nam châm với kích thước 250x500mm. Đây là loại bàn mài bằng nam châm điện, có trang bị hộp điện và chức năng khủ từ của bàn mài.

Cụm bơm thủy lực được thiết kế riêng thành một cụm hoàn chỉnh, kết nối với bàn mài bằng các ống dây thủy lực. Trên bàn mài có vale điều khiển tốc độ bàn và giới hạn hành trình bàn di chuyển qua lại trái và phải.

Riêng bơm nước làm mát chi tiết mài luôn là phụ kiện tùy chọn (Op). Vì có rất nhiều kiểu bơm nước làm mát từ loại thông thường đến kiểu lọc bằng nam châm, vì vậy khi người dùng chọn mua nên lưu ý đến điều này.

Máy mài bán tự động ESG-3A1020 khác với model ESG-2A1020 ở chức năng vận hành trục Y bằng Motor điện 80Wx6p. Ngoài ra nếu người dùng chỉ cần loại thiết bị cùng chức năng nhưng nhỏ hơn có thể chọn model ESG-3A-818.

Thông số máy mài phẳng ESG-3A1020.

Model	ESG-3A1020
Bàn mài	254x508mm
Hành trình ngang (X)	520mm
Hàng trình dọc (Z)	280mm
Mặt bàn tới tâm trục mài (St)	500mm
Mặt bàn tới tâm trục mài (Op)	600mm
Đế từ kẹp phôi	250x500mm
Hành tình trục X (max) thủy lực	560mm
Hành tình trục X (max) manual	620mm
Tốc độ bàn (50Hz)	5-25m/p
Bước tiến trục Z Auto	1-13mm
Hành tình trục Z (max) Auro	270mm
Hành tình trục Z (max) manual	300mm
Bước tiến trục Z (1 vòng)	5mm
Vạch chia trên tay quay (Y)	0.02mm
Bước tiến trục Y (auto)	0.001-0.04mm
Bước tiến trục Y nhanh	150mm/p
Bước tiến trục Y chậm	6mm/p
Bước tiến trục Y (1 vòng)	1mm
Vạch chia trên tay quay	0.005mm
Tốc độ (50Hz)	2850v/p
Motor	3Hp
Đường kinh đá	203mm
Độ dày đá	12.7mm/19mm
Lỗ đá mài	31.75mm
Motor thủy lực	2Hpx6p
Motor trục Y	80Wx6p
Motor trục Z	80Wx6p
Trọng lượng máy	1810/2160Kg
