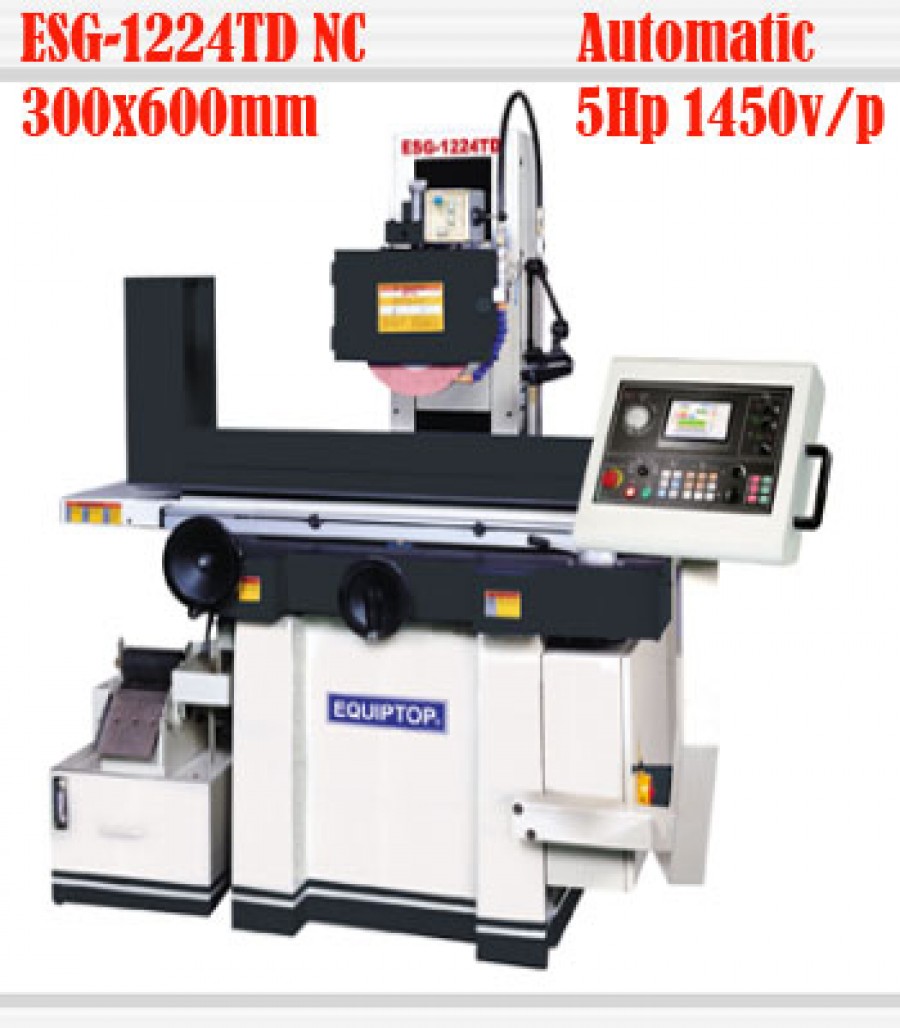

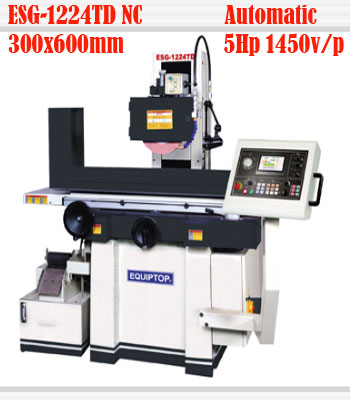

Máy mài phẳng tự động ESG-1224TD NC

Mã sản phẩm: ESG-1224TD NC

Tình trạng: Hết hàng

Giá: 0 VNĐ

Giá chưa có VAT 0 VNĐ

Hỗ trợ tư vấn

Hotline: 0908 939 424

Nhắn tin zalo

seothietbi@gmail.com

Máy mài phẳng tự động ESG-1224TD NC Equitop Đài Loan, thiết kế cho môi trường sản xuất công nghiêp, cả 3 trục đều vận hành tự động, trong đó trục X vận hành bằng thủy lực, trục Y và Z vận hành bằng Motor Servo, điều chỉnh vô cấp.

Đặc biệt máy mài phẳng ESG-1224TD NC có trang bị màn hình hiển thị dùng cảm ứng. Trên đó sẻ hiển thị các thông số mài, thông số cài đặt lập trình đồng thới có nút điều chỉnh MPG Manual Pulse Generator (nút điều chỉnh băng tay kiêu xoay vòng).

Bàn mài là loại nam châm điện với kích thước 300x600mm, bàn di chuyển theo phương X (trái và phải) bằng thủy lực, di chuyển theo phương Z (ra và vào) bằng Motor điện, trục Y là trục lắp Motor mài củng dùng kiểu Motor điện Servo.

Nhà sản xuất máy mài phẳng Equyitop có 2 dòng máy mài tự động là kiểu PLC (PLC Controller) và Digital (Digital Type) với các model ESG-818TD NC, ESG-1020TD NC, ESG-1224TD NC, ESG-1228TD NC, ESG-1236TD NC, ESG-1632TD NC, ESG-1640TD NC, ESG-2040TD NC, ESG-818ASD II, ESG-1020ASD II, ESG-1224ASD II, ESG-1228ASD II, ESG-1236ASD II, ESG-1632ASD II, ESG-1640ASD II.

Lưu ý rằng máy mài phẳng tự động ESG-1224TD NC có chuẩn là Motor 5Hp với 1 cấp tốc độ, nếu người dùng cần điều chỉnh tốc độ vô cấp cần lắp thêm biến tần Inverter (Option). Nếu cần loại máy nhỏ hơn có thể chọn ESG-1020TD NC hoặc loại bán tự động ESG-3A1224.

Thông số máy mài ESG-1224TD NC.

Model	ESG-1224TD NC
Bàn mài	300x600mm
Hành trình ngang (X)	600mm
Hàng trình dọc (Z)	300mm
Tải trọng phôi	310Kg
Mặt bàn tới tâm trục mài	585mm (St)
Đế từ kẹp phôi	300x600mm
Trục X (Longitudinal)
Hành trình trục X (max) thủy lực	650mm
Hành trình trục X (max) manual	730mm
Tốc độ bàn (50Hz)	5-20m/p
Trục Z (Crosswive)
Di chuyển trục Z Auto	0.1-19mm
Tốc độ di chuyển (Auto)	20-320mm/p
Hành trình trục Z Auto	310mm
Hành trình trục Z (max) manual	340mm
Bước tiến trục Z (1 vòng)	5mm
Vạch chia trên tay quay	0.02mm
Trục Y (Elevating)
Di chuyển trục Y Auto	0.001-0.1mm
Bước tiến trục Y (1 bước)	0.001mm
Chạy nhanh trục Y	400mm/p
Chạy chậm trục Y	6mm/p
Bước tiến trục Y (1 vòng)
Tốc độ (50Hz)	1450v/p
Motor	5Hp
Đường kinh đá	305mm
Độ dày đá	31.75mm
Lỗ đá mài	76.2mm
Motor thủy lực (trục X)	2Hp
Motor trục Z	400W
Motor trục Y	750W
Bơm nước	1/8HP
Tổng công suất	9Hp
Trọng lượng máy	1990/2290Kg
