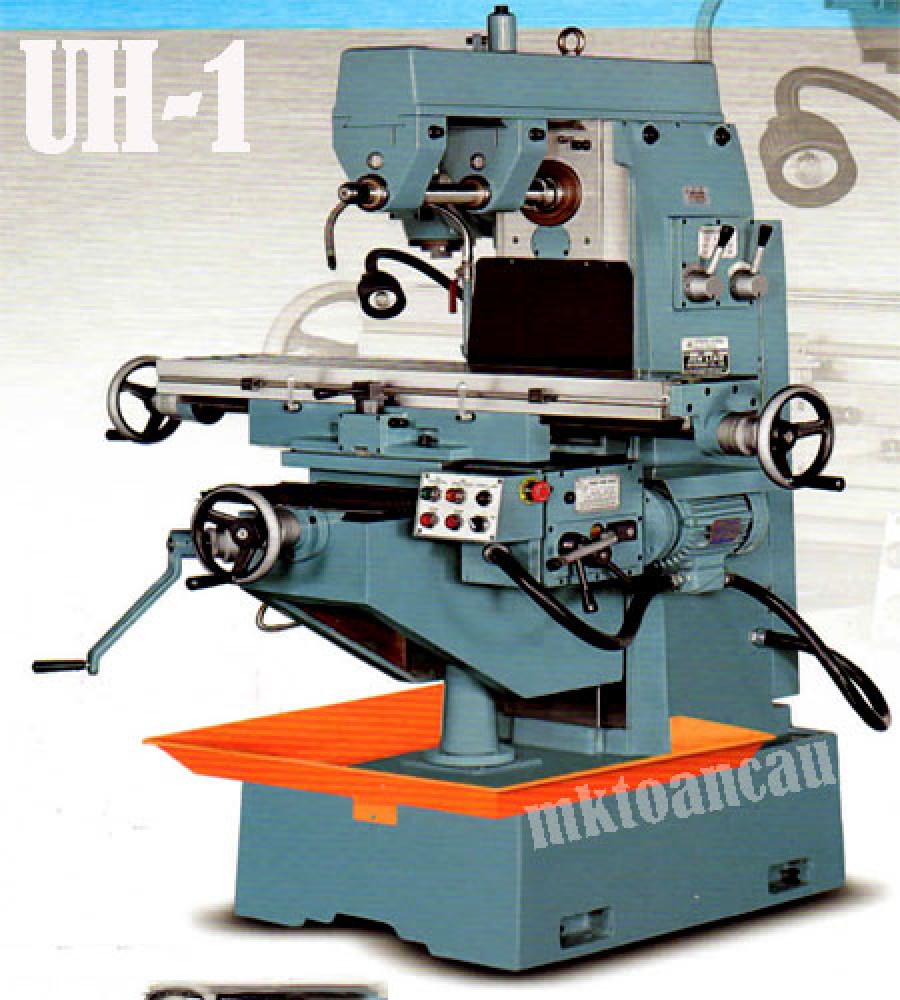

Máy phay ngang UH-1

Mã sản phẩm: UH-1
Tình trạng: Hết hàng

Giá: 0 VNĐ

Giá chưa có VAT 0 VNĐ

Hỗ trợ tư vấn

Hotline: 0908 939 424

Nhắn tin zalo

seothietbi@gmail.com


Máy phay ngang UH-1 Jen lian Đài Loan là loại thiết bị chuyên phay ngang, phay module, công suất motor 3HP dùng chung cho đầu phay ngang và phay đứng. Bàn làm việc 240x1050mm cho phép nghiêng trái phải 45 độ, chạy nhanh và tự động. Máy thích hợp cho các nhà máy gia công cơ khí trường học, trường dạy nghề.

Máy phay ngang UH-1 Jen Lian được thiết kế chuyên về phay ngang. Đầu phay đứng chỉ có chức năng hỗ trợ khi cần khoan hoặc phay các loại chi tiết đơn giản. Chức năng phay ngang và phay đứng dùng chung 1 Motor 3HP. Đây là điểm khác với các model khác cùng nhà sản xuất.

Máy phay Jen Lian loại kết hợp phay đứng và phay ngang dùng Motor riêng cho từng chức năng có VH-15A, VH-15B, VH-15C, VH-320A, VH-320B, VH-320C. Loại này có cấu tạo hoàn toàn khác với máy phay ngang UH-1.

Ngoài ra nhà sản xuất máy phay Jen Lian Đài Loan còn có các loại máy phay đứng VH-280A, VH-280B, VH-280C. Đây là các loại máy phay đứng chuyên dùng trong gia công sản xuất cơ khí.

Phụ kiện máy phay ngang.

A. Phụ kiện chuẩn
 1. Hệ thống làm mát
 2. Trục cắt phay ngang
 3. Tấm lót trục ngang
 4. Ty rút dao
 5. Dụng cụ và hộp
B. Phụ kiện tùy chọn
1. Khay che nước làm mát
2. Bàn làm việc 300x1200mm
3. Motor phay ngang 4.HP
4. Motor bàn làm việc 1.5HP
5. Đầu phay ngang(đứng)
6. Tốc độ bàn 6 - 12 cấp
7. Tủ điện chuẩn CE
8. Tấm che phôi
9. Bộ hiển thị số
10. Dụng cụ dao cắt
11. Bộ Auto Feed 9 cấp trục Y
12. Bộ hộp số cho trục Z
13. Trục dao cho phay ngang

Thông số kỹ thuật máy phay ngang UH-1.

MODEL UH-1
Bàn làm việc
Kích thước bàn 240 x 1050mm
Hành trình bàn (X) 560mm (22")
Hành trình bàn (Y) 300mm (10 1/4")
Hành trình bàn (Z) 420mm (17 1/2")
Cấp tốc độ 6
Bước tiến bàn (X) (17-203)mm/ph
Bàn chạy nhanh (X) (1713)mm/ph
Góc quay bàn (R+L) 450
Phay ngang
Tốc độ trục chính (90-1225)v/ph
Kiểu truyền động  6 cấp Pully
Côn trục chính  N.T. 40
Trục ngang tới bàn (0mm-330mm)
Trục chính tới cần (trên) 120mm (5")
MOTOR
Motor đầu phay ngang 3.HP
Motor bàn làm việc  1.HP
Motor bơm làm mát  1/8.HP
Trọng lượng máy 1200 Kgs/1350 Kgs
Kích thước (1397x1220x2032)mm
